1,5 pulgadas que abren la suspensión del indicador de presión del cable metálico para el martillo

1,5 pulgadas que abren la suspensión del indicador de presión del cable metálico

I. Overview:

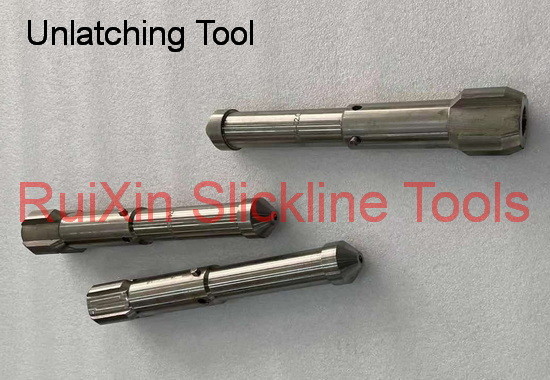

La herramienta que abre es una herramienta para poner en instrumentos del martillo, con el extremo superior conectado con la secuencia básica de la herramienta y el más bajo conectados con la herramienta anti-hacia arriba del movimiento. Al poner en la herramienta del martillo, la junta más baja de la herramienta que abre está conectada con la herramienta anti-hacia arriba del movimiento, y después de que la liberación es acertada, la junta superior de la herramienta que abre y el cilindro se sacan juntos. La junta más baja y la herramienta anti-hacia arriba del movimiento se dejan en el pozo para la operación. Después de que se acabe la operación, la junta más baja de la herramienta de mano perdida se puede pescar hacia fuera junta.

Características estructurales de II.the:

Las piezas principales de la herramienta que abre son junta superior, cilindro, primavera, resbalador y una junta más baja. El extremo superior de la junta superior está conectado con la secuencia de la herramienta, y el hilo más bajo está conectado con el cilindro. La junta más baja puede moverse hacia arriba y hacia abajo en el surco espiral en el más bajo del cilindro bajo acción del perno cilíndrico de la máquina de la primavera, y finalmente la herramienta del martillo puede ser caída. La primavera y el resbalador pueden lanzar solamente la junta más baja. Vea el dibujo atado para la estructura de la herramienta de mano perdida para la estructura específica.

III. uso:

1) vaya abajo bien después de conectar la junta más baja con la herramienta anti-hacia arriba del movimiento;

2) Después de que el indicador de presión se baje a la posición requerida, el cilindro es desconectado de la junta más baja por choque hacia abajo, y cuando la herramienta se levanta para arriba, puede ser juzgado si el abrir es acertado por el valor de la tensión del metro de tensión del torno.

(Nota: 1) en curso de funcionamiento abajo, la velocidad corriente es estable, y no se permite ningún choque fuerte;

2) Para la perforación que puede hacer el instrumento correr abajo, es necesario conducir la operación de deriva primero. )

IV. asamblea y desmontaje:

1. la asamblea 1) instala el perno cilíndrico (No.7) en la junta más baja (No.6), y fija el perno cilíndrico (No.7) con el tornillo de presión (No.8); 2) instala el resbalador (secuencia 4) del más bajo del cilindro (la secuencia 2), después instala el perno (secuencia 5) en el resbalador (secuencia 4) a través del agujero en el cilindro (secuencia 2), movimiento el resbalador (secuencia 4) hacia abajo para alinear el agujero roscado en el resbalador (secuencia 4) con el agujero del φ 8 en el cilindro (secuencia 2), y entonces fijar el perno con el tornillo de presión (la secuencia 8) 3) instala la primavera (No.3) en el extremo superior del cilindro (No.2), y después atornilla la junta superior (No.1) con el cilindro (No.2), prestando la atención a aplicar la grasa a la rosca de tornillo; 4) finalmente, instale la junta más baja (No.6) en el surco espiral del cilindro (No.2), y haga la junta más baja (No.6) en el estado del martillo como se muestra.

2. Desmontaje

1) comprima la primavera (la secuencia 3) y saca el común más bajo (la secuencia 6);

2) Desatornille el tornillo de presión (No.8) en la junta más baja (No.6) y perfore hacia fuera el perno cilíndrico (No.7);

3) Afiance el cilindro con abrazadera (la secuencia 2), desatornilla la junta superior (la secuencia 1), y saca la primavera (secuencia 3); 4) desatornilla el tornillo de presión (la secuencia 8), perfora hacia fuera el perno (la secuencia 5), y entonces saca el resbalador (secuencia 4);

5) Limpie todas las piezas y vuélvalas a montar para el uso siguiente.

V. Maintenance y mantenimiento:

1) Al usar, para comprobar cuidadosamente si la conexión roscada de cada parte está en buenas condiciones y flojamente, para evitar que algunas piezas se caigan al ir abajo de los accidentes del pozo y de la causa.

2) Después de desmontaje, compruebe las condiciones del servicio de los tornillos de presión y de las primaveras a tiempo, y aplique la grasa por todas partes para asegurar el uso normal de las herramientas.
