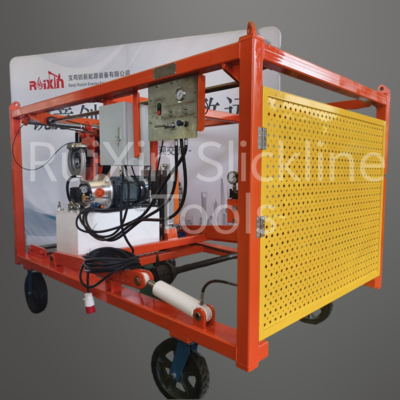

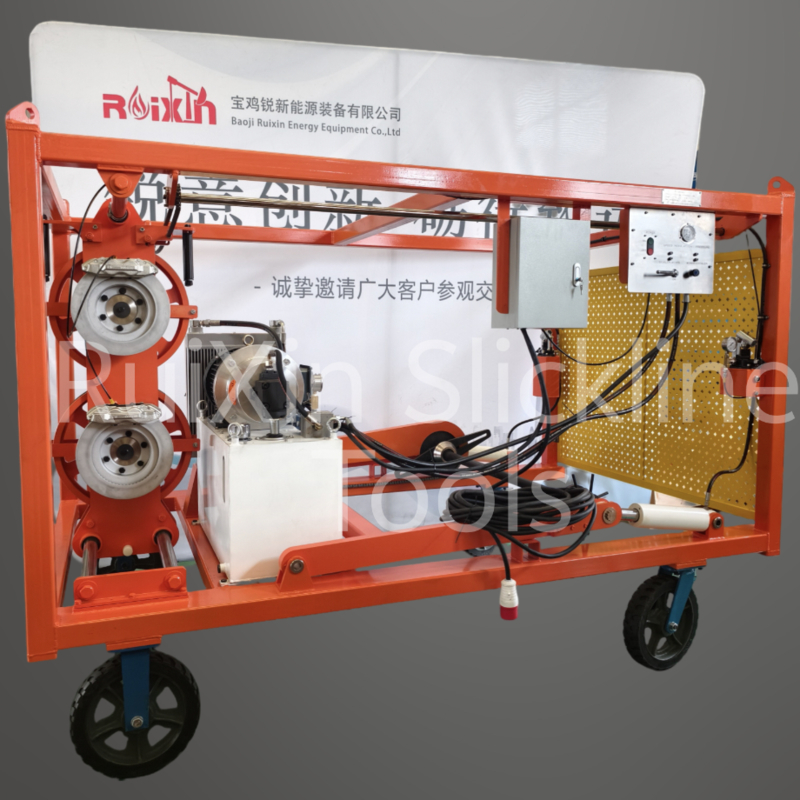

Equipo de control universal hidráulico para carrete de cable liso

Equipo de control de la bobina hidráulica universal de línea de cable

Introducción

La bobina hidráulica es el sistema hidráulico que impulsa el motor hidráulico. El motor hidráulico transmite energía al mandril a través de la cadena. El mandril impulsa el rodillo para girar, el motor hidráulico hace que el rodillo se mueva, el motor hidráulico hace que el rodillo gire, el motor hidráulico hace que el rodillo gire, el motor hidráulico hace que el rodillo gire, el motor hidráulico hace que el rodillo gire, el motor hidráulico hace que el rodillo gire, el motor hidráulico hace que el rodillo gire, y el motor hidráulico hace que el rodillo gire.y el cable (o alambre) se enrolla alrededor del rodillo a una velocidad uniformeEste equipo está hecho de estructura de marco de acero utilizando el control de operación centralizado del panel al mismo tiempo, tiene las características de alta resistencia y fácil de operar.Instale neumáticos Puede conducir fácilmente en el suelo y frenar.

Especificación

Este equipo está compuesto principalmente por un marco, un sistema hidráulico, un motor hidráulico, una rueda guía de cuerda, un panel de control, un eje de transmisión, un freno de disco y otros componentes principales.

El tamaño 2035 × 2035 × 2658 (mm)

Peso total 2216 kg

Adecuado para cualquier tipo de cable entre 0,092 "y 5/16" de diámetro.

Diámetro del tambor del carrete: φ1700 mm.

Aplicable para el tambor del spooler con ancho ≤ 1200 mm.

Tensión máxima del cable entre el tambor de transporte y el sistema de tensión (capstan):200Ibs.

Transmisión hidráulica bomba / motor rueda de acero 500 mm (20 pulgadas de diámetro);

6 ranuras activas en la rueda superior y 5 en la rueda inferior

Tensión máxima del cable entre el capstan y la unidad de cable: 3000 lbs.

Fuente de alimentación eléctrica externa 380v-440v /50-60Hz entrada de energía de 3 fases.

El equipo se puede personalizar de acuerdo con los requisitos del cliente.

Nota:

La configuración estándar puede operar en -10oC a +50oC.

Punto de unión integrado en el marco.

Fabricado en estructura de acero.

Diseño de extremo abierto para instalar o quitar fácilmente todos los tambores estándar utilizando pistones hidráulicos manuales.

Brazo de apoyo del sistema de tensión fijo (capstan).

◆Sobre las herramientas de Baoji RuiXin Slickline

Baoji Ruixin Energy Equipment Co., Ltd. fue establecida en 2012.Organización de investigación y desarrollo de tecnología certificada según el sistema 9001-2015 y API Q1 especializada en el diseño y fabricación de alambre de aceroCon fuertes capacidades de investigación y desarrollo de nuevos productos, ha obtenido 12 certificados nacionales de patentes de modelos de utilidad y 1 certificado de patente de invención.Realizó dos proyectos de investigación científica a nivel de la prefectura y de la provinciaNuestros productos incluyen equipos de prevención de explosión de cabezas de pozos de líneas de cable, herramientas para agujeros de líneas de cable y herramientas para agujeros de tubos enrollados.Hemos proporcionado equipos profesionales y apoyo técnico a más de 50 compañías de servicios de campos petrolíferos en varias regiones en el país y en el extranjero.

◆Estricto sistema de control de calidad

Las herramientas de trabajo de alambre de acero están certificadas por API, y toda la fabricación está estrictamente de acuerdo con el sistema API, incluida la gestión del control de calidad,gestión ambiental y gestión de la salud y la seguridad en el trabajoPara cada herramienta de trabajo de alambre y cada pieza, hemos logrado la trazabilidad desde las materias primas, el proceso de producción hasta el envío del producto.

◆Trabajo duro, servicio postventa

Nuestro personal de ventas y técnico se comunicó bien con los ingenieros de primera línea y expertos técnicos en el sitio de trabajo,y problemas técnicos resueltos como la selección de materialesEn la actualidad, la Comisión ha llevado a cabo numerosos intercambios técnicos y una cooperación amistosa.Hemos hecho un buen trabajo de servicio post-venta de productos para los clientes, y proporcionamos a los clientes servicios más satisfactorios. Nos gustaría agradecer a más y más clientes por su apoyo y confianza. En el futuro, lo haremos mejor.

Bienvenido a contactarnos en cualquier momento.
