Equipo hidráulico del cable metálico del sistema 5000PSI ~15000PSI API de la bomba de inyección de grasa del control de Slickline PCE

Sistema de Bomba de Inyección de Grasa de Control Hidráulico Slickline PCE 5000PSI ~ 15000PSI Equipo de Alambre API

I. Resumen

La sección de inyección de grasa está diseñada para proporcionar un sistema presurizado y de retorno para la tubería de inyección de grasa y el cabezal de sellado de inyección de grasa. Cuando el alambre o cable está en operación, la grasa de alta presión de salida de la bomba de inyección de grasa entra en la parte inferior de la tubería restrictora de flujo y fluye hacia arriba, finalmente descargándose por la salida superior de la tubería de flujo. Esto crea un alto valor de presión dentro de la tubería restrictora de flujo, logrando el propósito de lubricar el cable (o alambre) y sellar la presión del cabezal del pozo.

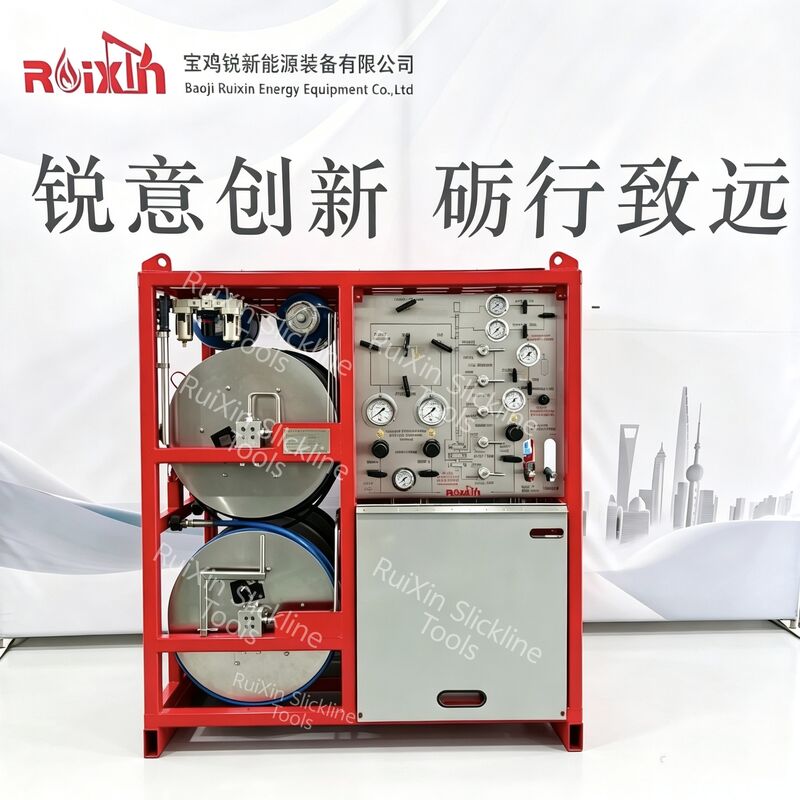

La sección de control hidráulico consta principalmente de bombas de aceite, acumuladores, válvulas direccionales, válvulas de seguridad y otros equipos de soporte, lo que permite un dispositivo de conmutación rápido y seguro para el preventor de reventones, la caja de control de reventones, el captador superior, el captador inferior, el dispositivo anticaída, etc. Todas las operaciones están integradas en el panel de operación, lo que facilita su uso.

II. Parámetros Técnicos Principales

1. Especificación y Modelo: YK-70/21-Y;

2. Presión Nominal de Salida: 70 MPa;

3. Presión de Aire de Accionamiento: 0.7 - 1 MPa;

4. Salida Hidráulica: 21 MPa;

III. Características Estructurales

1. La bomba de inyección hidráulica se divide en tres sistemas principales: el conjunto de admisión, el sistema de inyección y el sistema de control hidráulico, todos instalados en el mismo bastidor;

2. El conjunto de admisión consta principalmente de la válvula principal de la fuente de aire, tuberías, reguladores de presión, etc.;

3. El sistema de inyección consta principalmente de la bomba de inyección, la válvula de aguja de alta presión, el tambor de inyección, el tambor BOP, la manguera de inyección, el tambor de descarga y el conjunto de tuberías, etc.;

4. El sistema de control hidráulico consta principalmente de la bomba de accionamiento de control hidráulico, el acumulador, las válvulas de control, las mangueras hidráulicas, los tambores y el conjunto de tuberías, etc.

5. Tanto el sistema de inyección de grasa como el sistema hidráulico están equipados con sus propios tanques de almacenamiento de aceite (grasa) (se pueden proporcionar cajas de almacenamiento opcionalmente).

6. La bomba de inyección de grasa y la bomba de accionamiento de control hidráulico son accionadas neumáticamente para la grasa/succión.

7. El sistema de inyección de grasa y el sistema de control hidráulico pueden operar de forma independiente o simultánea.

Cualquier tamaño se puede personalizar según los requisitos del cliente

Atención

Mantenimiento y servicio

1. Agregue regularmente aceite lubricante a los nebulizadores en el sistema de admisión. Se recomienda usar aceite N32 (20#) en invierno y aceite N46 (30#) en verano;
2. Realice pruebas de sellado de tuberías regularmente.
